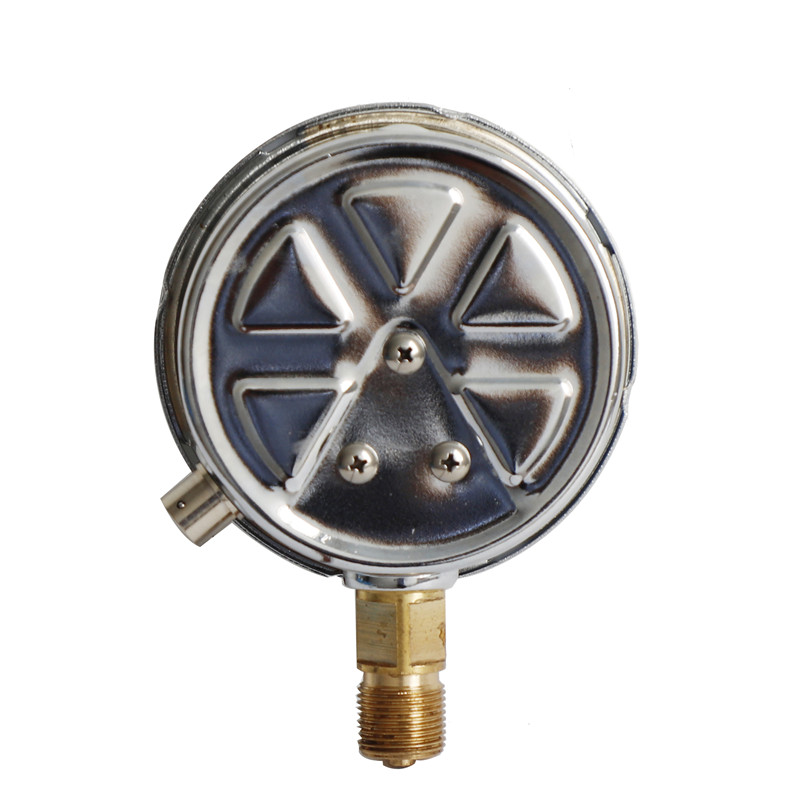

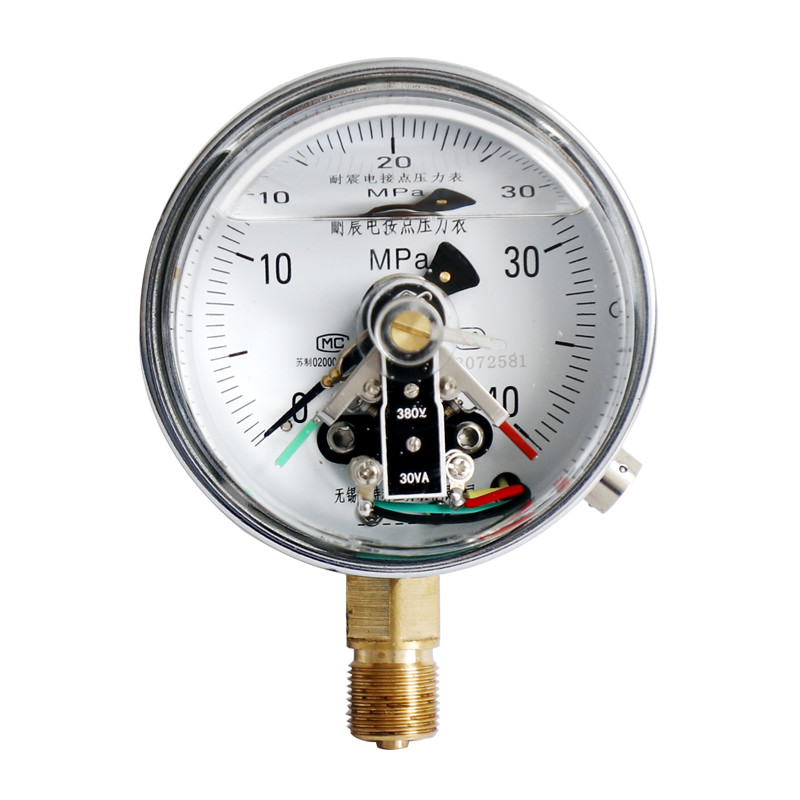

耐震電接點壓力表
產品名稱:
耐震電接點壓力表型號:
YTXC-60/100/150-Z價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
耐震電接點壓力真空表具有抗介質脈動和沖擊載荷,耐環境振動等優異特性,適用測量對銅和銅合金無腐蝕性的氣體,液體或蒸汽等壓力或真空度,一只表可同時測量壓力和真空。儀表設上、下限二位開關型接點裝置(可選雙上限或雙下限接點裝置),在壓力達到設定值時發出信號或通斷控制電路,供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊,保護接點,使儀表指示清晰,電信號切換可靠,工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程壓力測量和控制。本公司可根據用戶需要,設計、制造特殊用途的耐震電接點壓力真空表產品,歡迎來人來電、來函洽談!- 產品描述

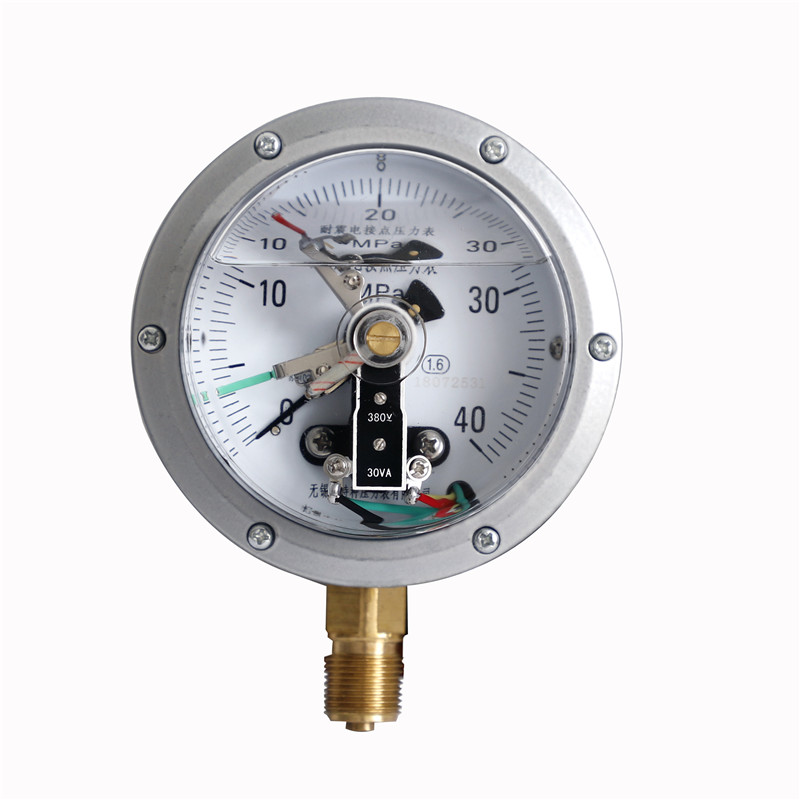

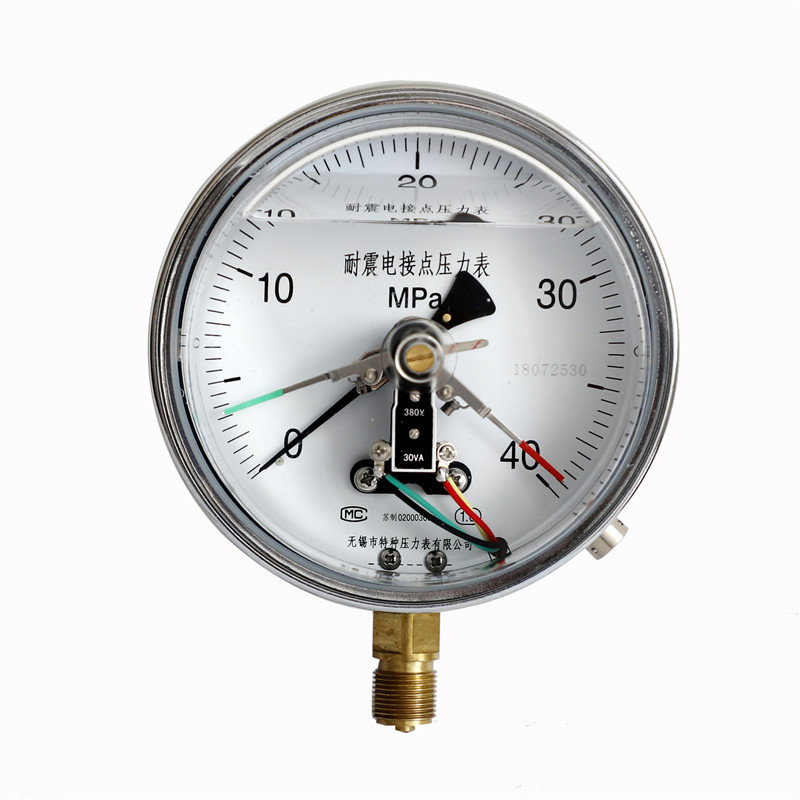

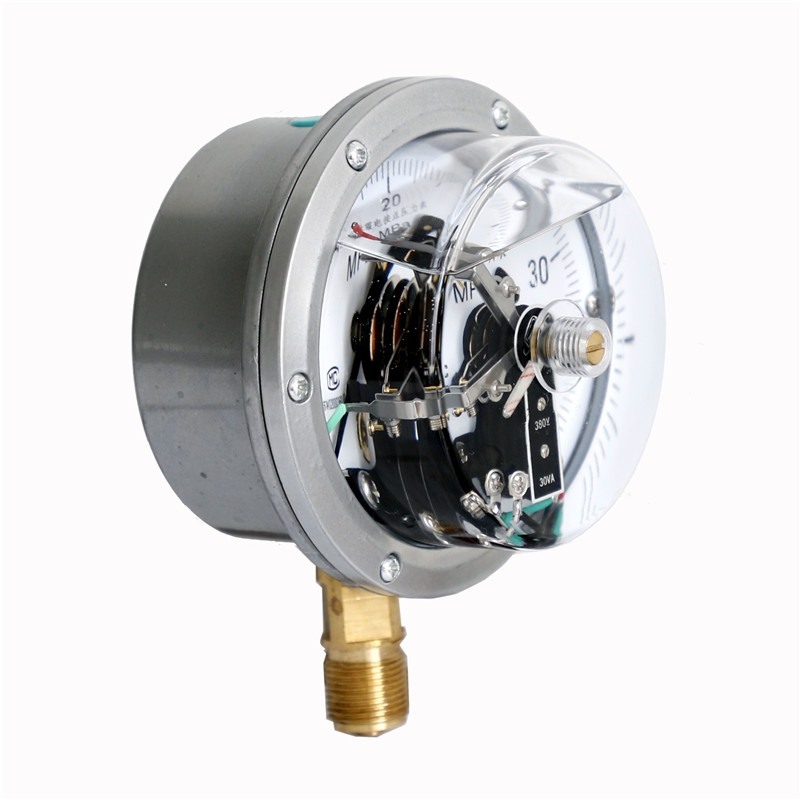

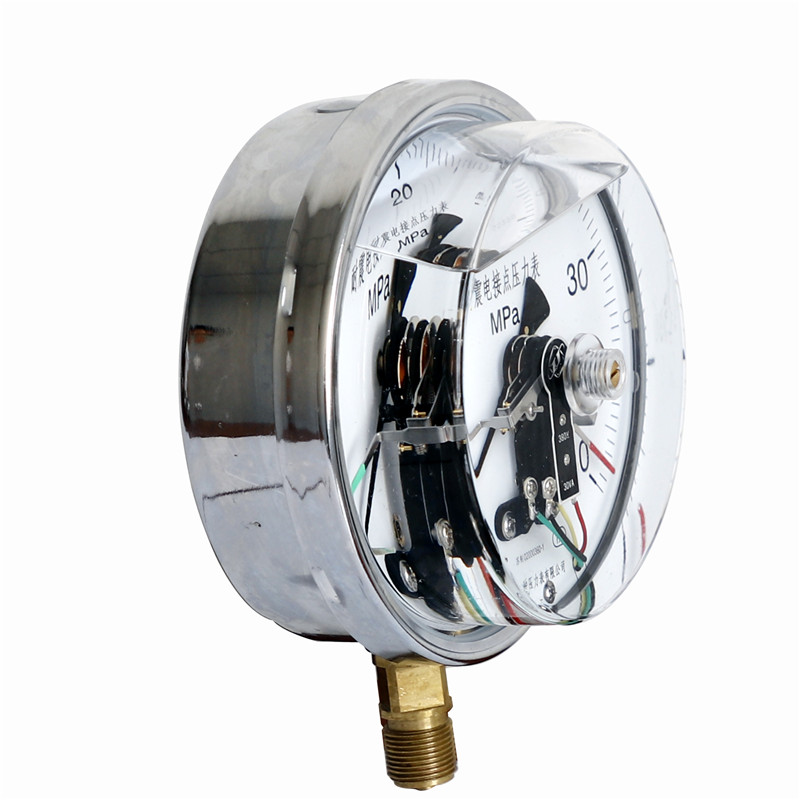

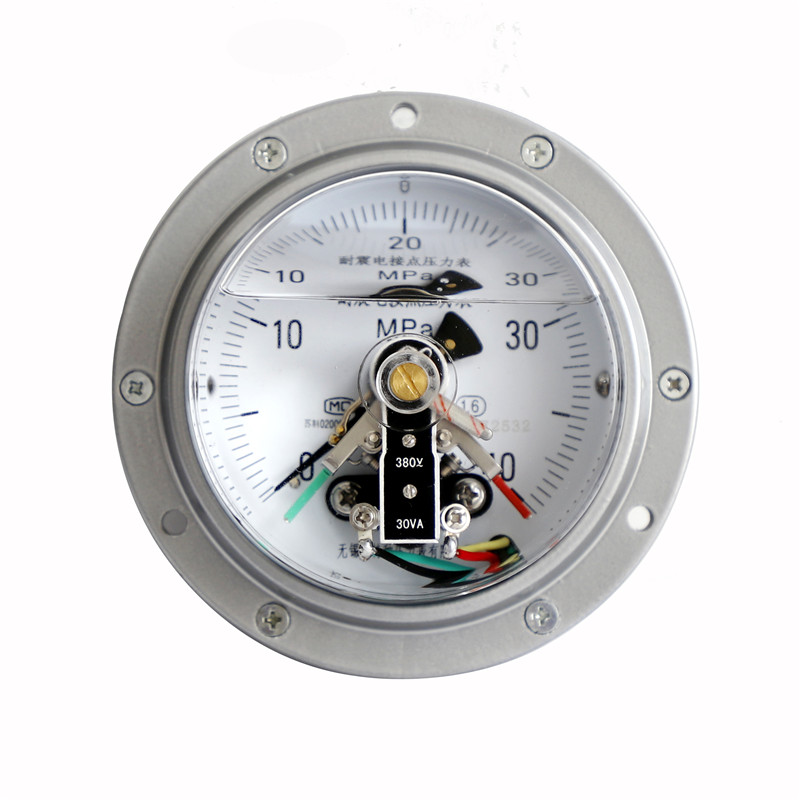

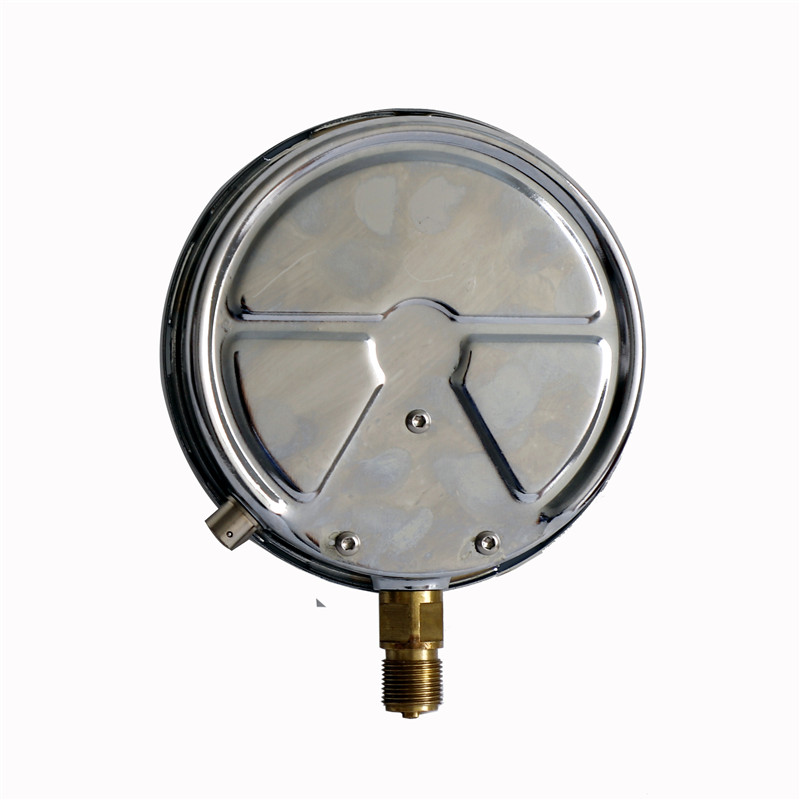

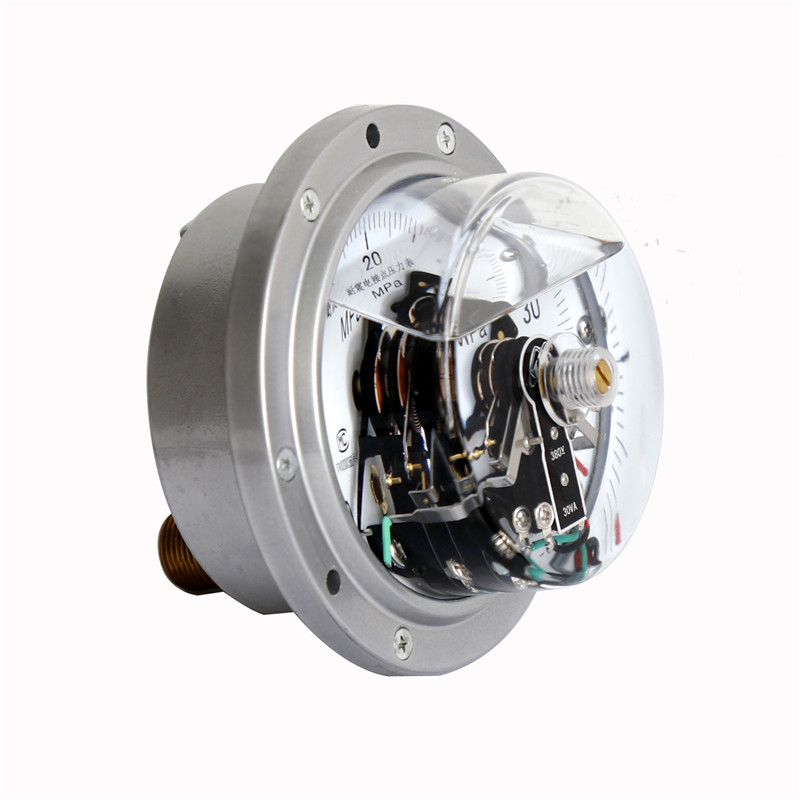

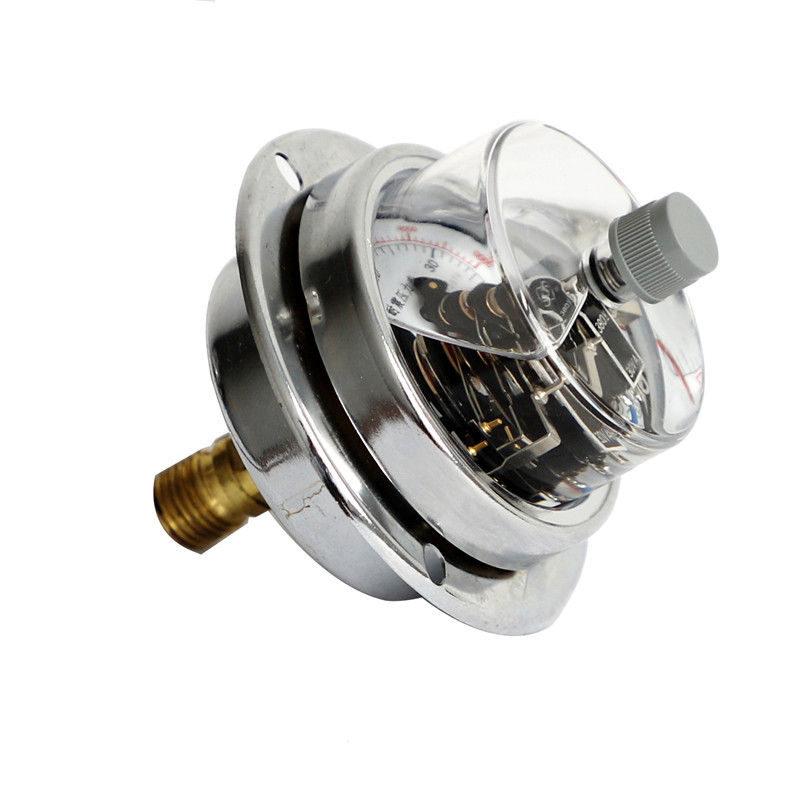

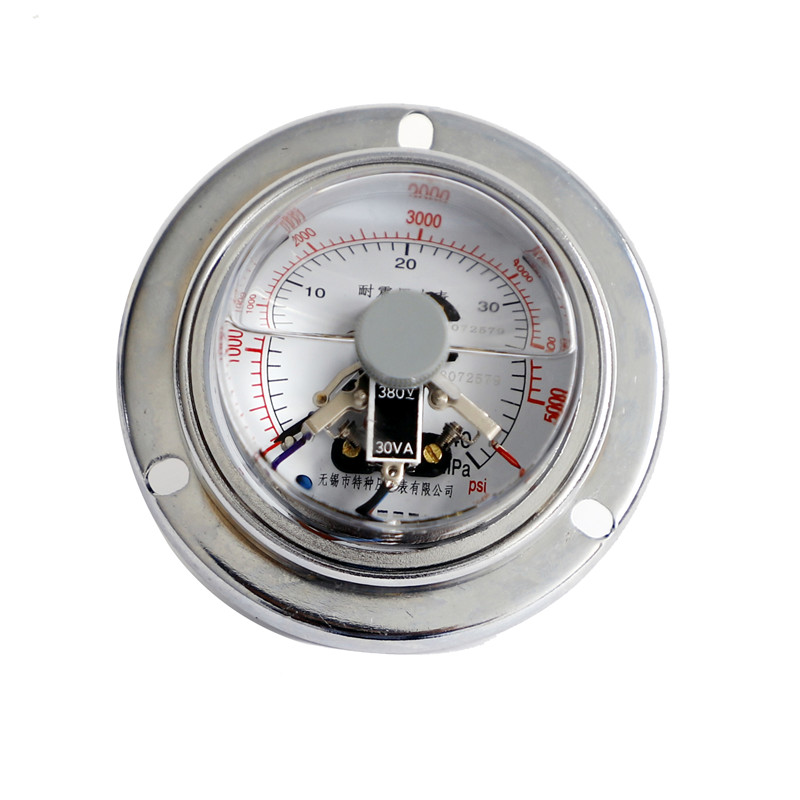

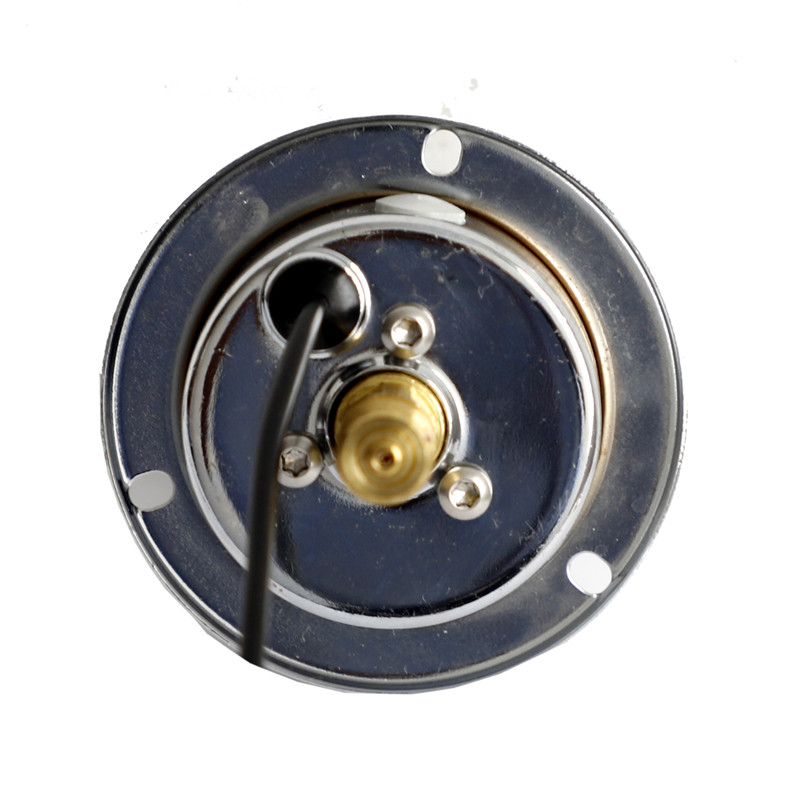

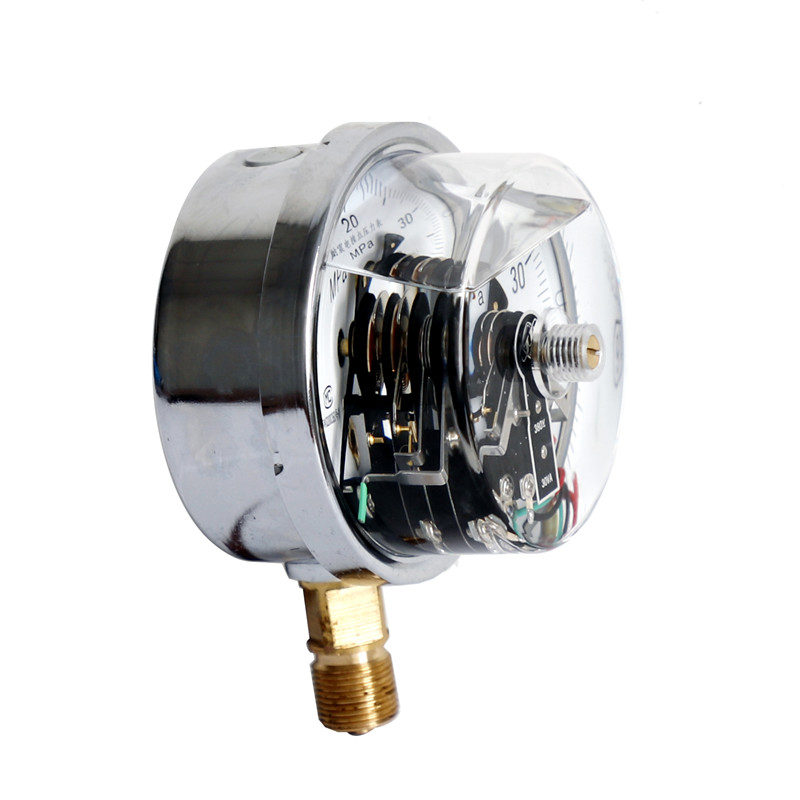

耐震電接點壓力真空表YTXC-60/100/150
耐震電接點壓力真空表具有抗介質脈動和沖擊載荷,耐環境振動等優異特性,適用測量對銅和銅合金無腐蝕性的氣體,液體或蒸汽等壓力或真空度,一只表可同時測量壓力和真空。儀表設上、下限二位開關型接點裝置(可選雙上限或雙下限接點裝置),在壓力達到設定值時發出信號或通斷控制電路,供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊,保護接點,使儀表指示清晰,電信號切換可靠,工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程壓力測量和控制。
耐震電接點壓力真空表型號命名:
耐震電接點壓力真空表技術參數:
型號
YTXC-100
YTXC-150
公稱直徑
¢100
¢150
接頭螺紋
M20×1.5;G3/8;G1/2;
精度等級(%)
1.6 (2.5)
測量范圍(Mpa)
-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;
-0.1~1.5;-0.1~2.4;
使用環境溫度(℃)
-25℃~55℃
結構形式

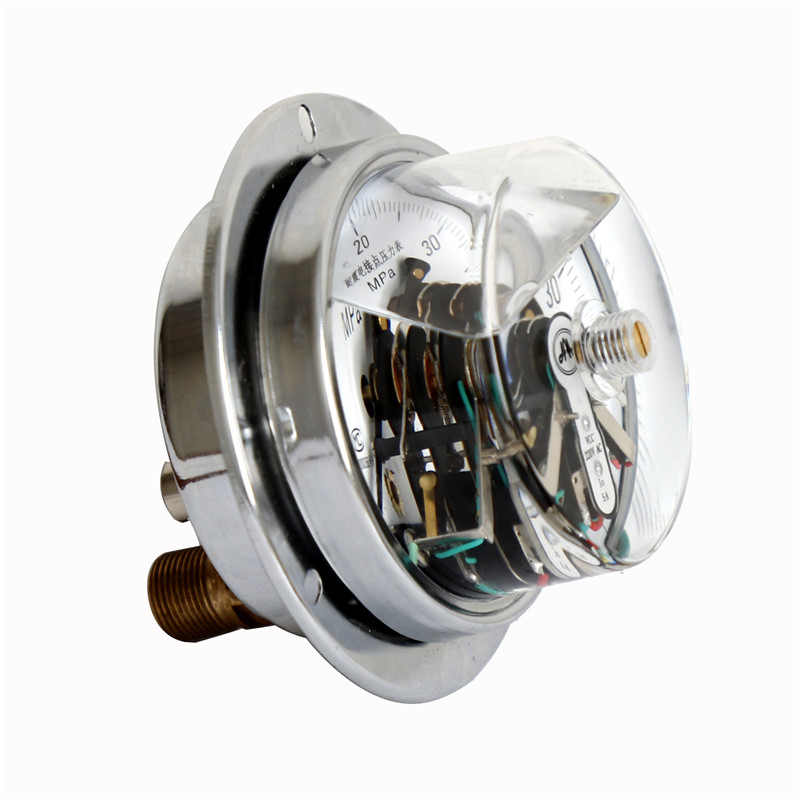

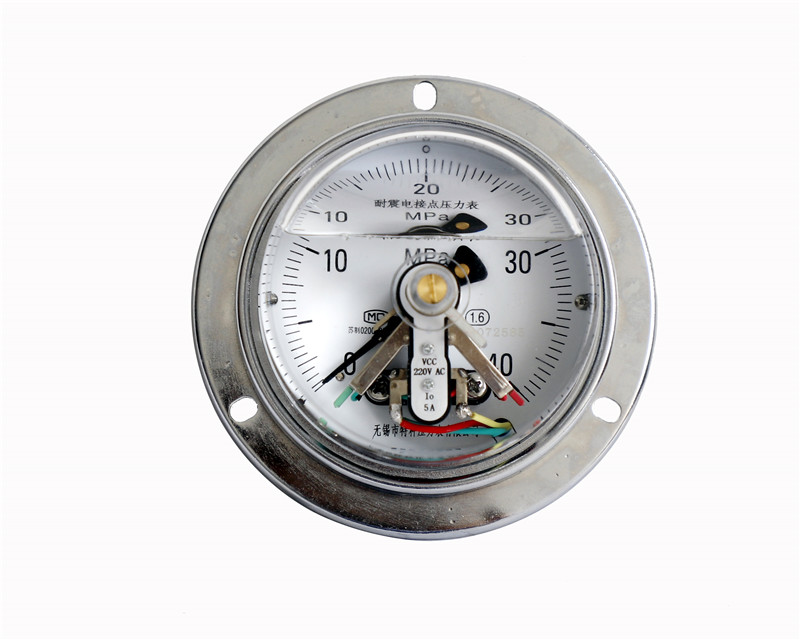

徑向無邊;軸向無邊(Z);軸向帶前邊(ZQ);徑向帶后邊(T);徑向帶前邊(TQ);
接點電參數
工作電壓
380VAC;220VDC(最高電壓)
最大工作電流
1A
持續電流
0.6A
最大功率(無感負載)
30VA ;50VA
接點開關形式
一常開,一常閉
雙常開
雙常閉

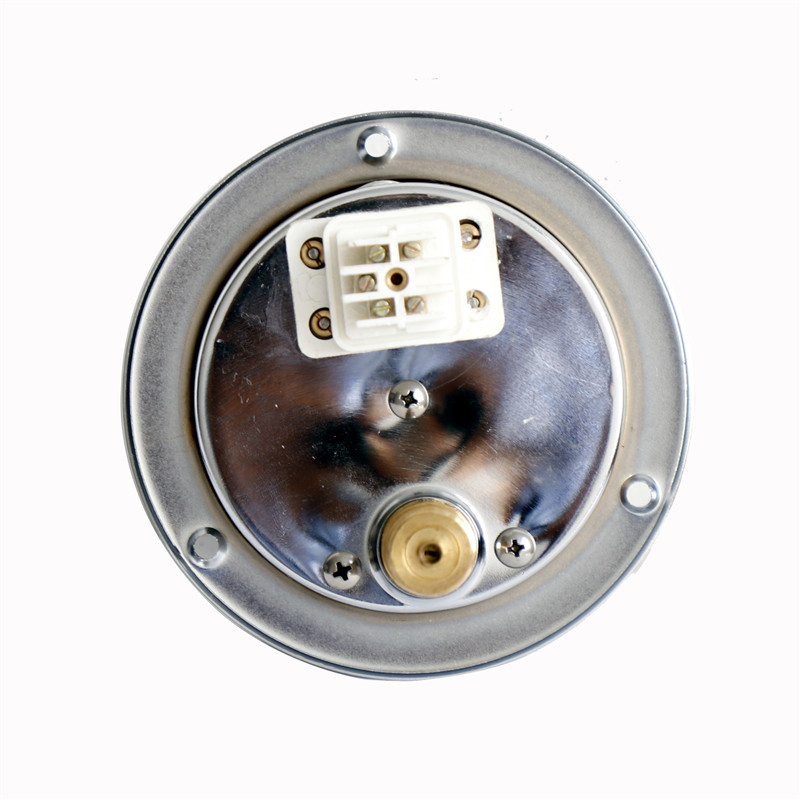

連接器

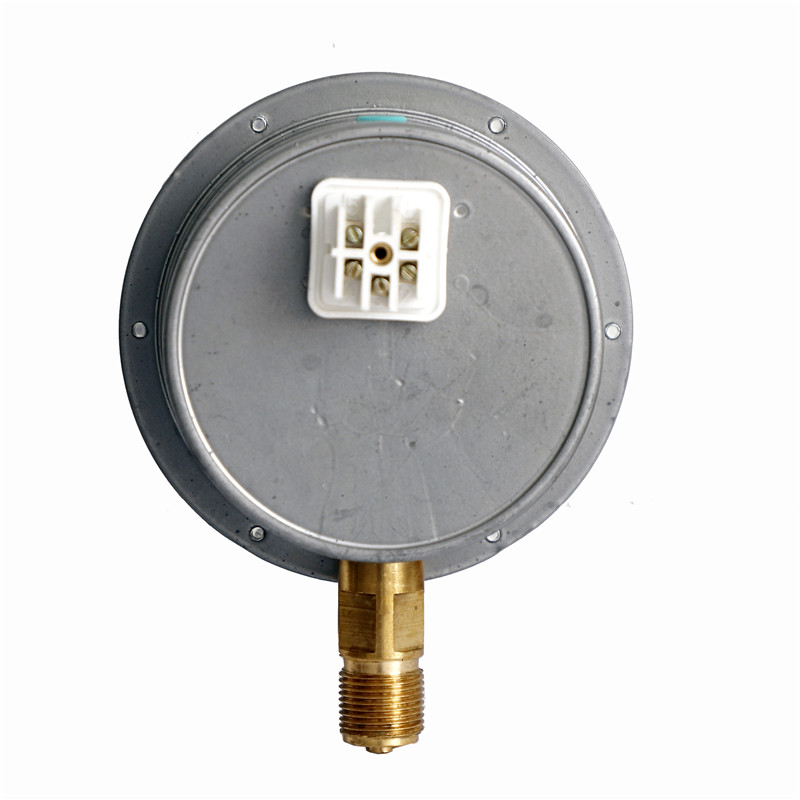

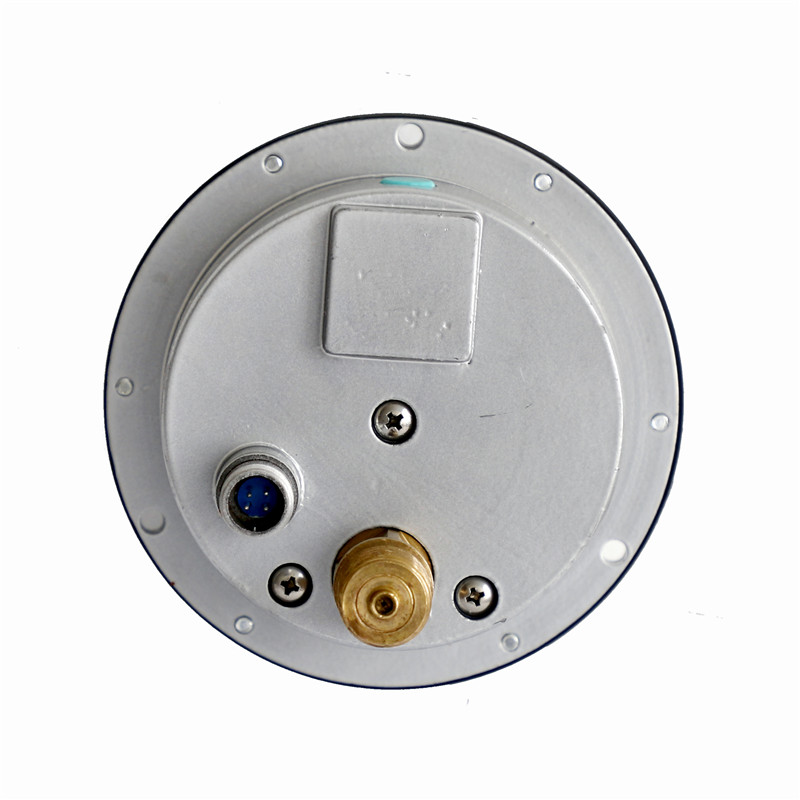

防水接線盒;X14K4P航空插頭
抗震等級
V.H.4
執行標準
Q/320211 DGH05-2004
防護等級
IP65
表殼材質
鐵殼電鍍;不銹鋼304SS ;鋁合金殼可選
接頭材質
銅
耐震電接點壓力真空表結構形式、外形及安裝尺寸:
型號
結構形式
外形尺寸mm
D
D1
D2
D3
A
B
C
E
d
d0
M
YTXC-100-Z
徑向無邊
100
120
96
/
44
38
/
12.5
/
/
20×1.5
YTXC-100ZQ-Z
軸向帶前邊
100
130
96
/
42
33
34
8.5
118
5.6
YTXC-100Z-Z
軸向無邊
100
130
96
42
33
34
8.5
/
/
YTXC-100TQ-Z
徑向帶前邊
100
125
96
102
44
38
/
9.5
118
5.6
YTXC-150-Z
徑向無邊
150
164
136
/
50
44
/
16
/
/
YTXC-150ZQ-Z
軸向帶前邊
150
177
136
/
50
43
55
14
165
5.6
YTXC-150TQ-Z
徑向帶前邊
150
177
136
144
50
44
/
18
165
5.6
耐震電接點壓力表接線示意圖:
使用與訂貨須知:
1.儀表工作環境應無腐蝕性氣體,測量腐蝕性介質采用不銹鋼型電接點壓力表。
2.訂貨請說明名稱、型號及測量范圍、接點開關形式和材質。
3.低電壓控制系統建議不采用耐震電接點壓力表。低電壓大電流時宜配用本公司生產的YXC型保護繼電器。
資料來源于http://www.wxcqcy.com提供
